電磁流量計的流量增量驗證法
發布時間：2019-09-19 09:56:14
流量增量驗證法。在儀表使用現場，流量計一旦投入運行，流過流量計的流體量就不允許安裝儀表校驗的需要進行調節，如果能有機會將流過流量計的流體關斷幾秒甚至十幾秒，校對一下流量計零點已經算是幸運的了。但是，有些流量系統在不影響生產、不影響正常運行的前提下，采用合適的方法使流量計示值有一個顯著的增量，并對引起這一示值的增量所對應的流體的增量進行較準確的測量，還是有可能的，下面的例子就是屬于此種類型。

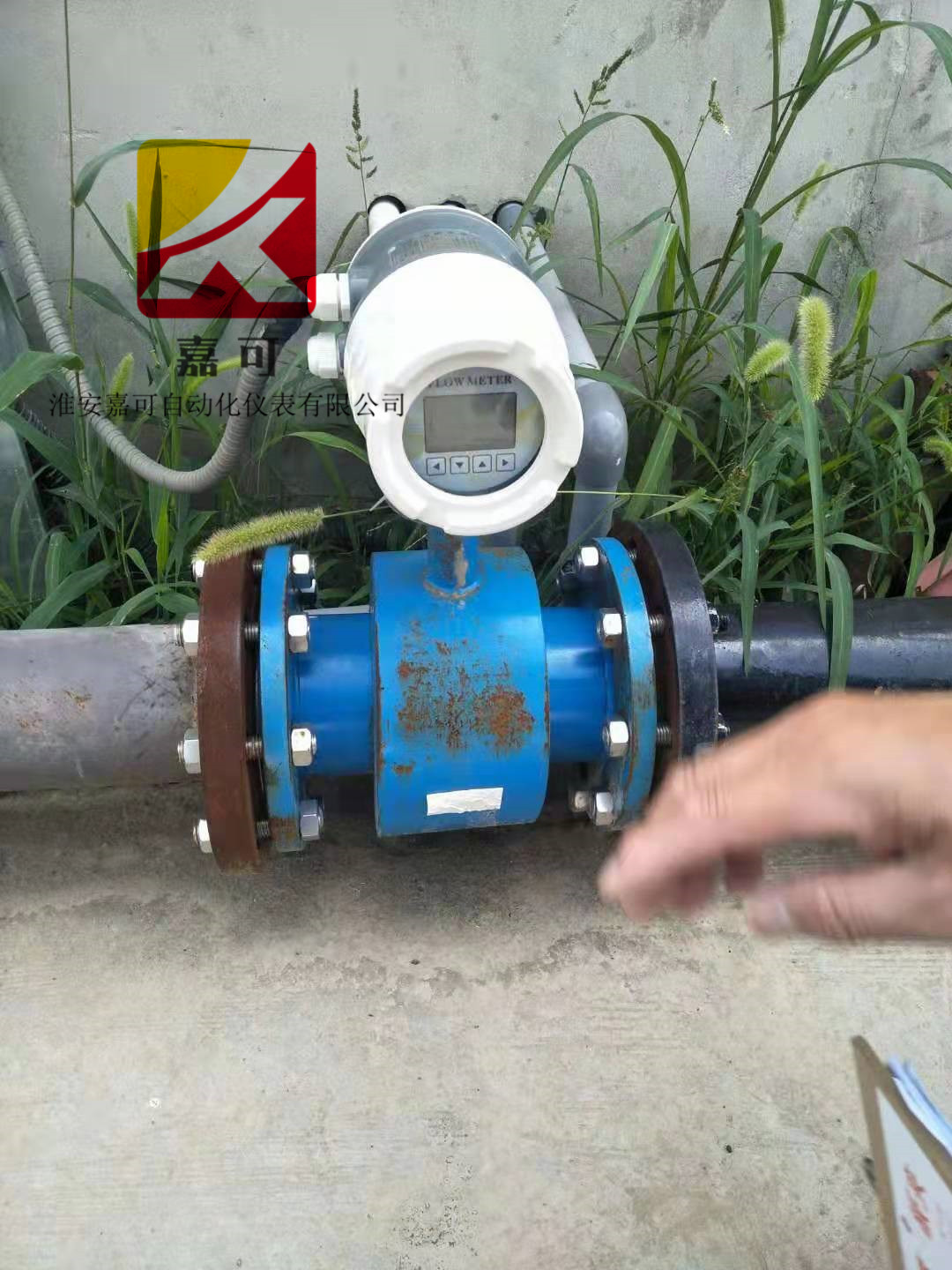

上海某藥業公司在組建全廠能源計量管理網絡過程中，對新裝的一套循環水流量計的顯示值提出異議。該計量點安裝的是LD型DN200電磁流量計，流量測量范圍0~200m3/h。流量計安裝在地面上，流量計下游的管道上方有一個DN20排氣閥。工藝專業認為，該路循環水應有100m3/h左右的流量，可是顯示值只有5m3/h多一些，變化幅值也不大。于是懷疑電磁流量計誤差大。
儀表人員在檢查核對電磁流量計的數據設置正確無誤后，與工藝專業制定了一個驗證方案（增量驗證法）：將排氣口作為液體排放口，將DN20閥門開足后的流量增加值為輸入信號，讀取流量計示值增量。于是，準備了軟管、秒表和容器后，進行了驗證操作。試驗結果是閥門開足后，流量計示值增加5m3/h，用塑料桶收集從閥門中排出的水，10s裝了一桶，用臺稱稱得凈重為14kg，經計算的閥門中排水的平均流量為5.04m3/h，所以驗證結論是：電磁流量計的示值可信。
這一驗證方法其實還不夠完美，因為流量計示值增量與實際增量相符，僅僅表明該臺流量計分度線的斜率是對的，并不說明在整個測量范圍內的示值都準確。
